800 V v dílně: co změří, co odpojíš a co se nesmí

Vůz: Taycan, první generace (MY2020), stejný jako v B1 — tenhle text ale nerozebírá PROČ Porsche vsadilo na 800 V, jen to, co z toho plyne pro každého, kdo si na tenhle okruh sáhne s nářadím v ruce. Kde vede, čím se pozná, co se na něm smí měřit a kdo na něj smí vůbec sáhnout.

1. Proč tě to zajímá

Elektromobil se spalovacím motorem sdílí karoserii, kola a většinu servisní rutiny — ale ne tu část, která dokáže zabít bez varování. Kdo se dnes přeučuje z benzinové dílny na elektromobily, ptá se obecné AI, která nemá zdroj, hloubku ani odpovědnost za to, co ti poradí. Tenhle text je jiný: každé číslo má zdroj, každý postup má hranici, za kterou končí obecné vysvětlení a začíná kvalifikace, kterou musíš mít doloženou, ne jen pocit, že “už jsi to jednou viděl”.

Taycan je dobrý příklad, protože jeho HV okruh patří mezi nejstarší sériové 800V architektury na trhu B1 — a to, co se u něj naučíš, platí principiálně i u novějších platforem.

2. Kde vede HV okruh a čím ho poznáš

Systémové napětí HV baterie je 800 V — dvojnásobek běžných 400 V, na které je stavěná většina elektromobilů . To není detail specifikace, je to číslo, které určuje, jakou kategorii měřicího přístroje smíš na okruh vůbec připojit.

Trasa je jednoduchá, i když komponenty ne: proud vstupuje nabíjecími porty (AC na obou bocích vozu, DC ale jen na pravém boku) , pokračuje do HV baterie uložené v podlaze vozu, jejíž kryt je zároveň nosnou částí karoserie s hliníkovým rámem . Baterie samotná je dvoupatrová konstrukce s 33 moduly po 12 článcích (396 článků celkem) o kapacitě 93,4 kWh , poskládaná z pouch článků — svazků elektrod v pružné fólii místo tuhého pouzdra . Odtud vede oranžové vysokonapěťové vedení do invertorů, které mění stejnosměrný proud baterie na střídavý pro motory s účinností téměř 98 % , a z invertorů dál do elektromotorů s hairpin vinutím, které u přední nápravy zvládají proud až 600 A .

Proč je kabeláž vůbec tak tenká, jak na první pohled vypadá u napětí, které zabíjí, vysvětluje B1 — stejný fyzikální vztah platí i tady:

Jedno číslo si zapamatuj zvlášť: baterie neslouží jen k pohonu, ukládá i odpadní teplo z chlazených vysokonapěťových komponent jako tepelný zásobník . Znamená to, že HV okruh může být teplý ještě dlouho po vypnutí vozu — teplota sama o sobě nic neříká o tom, jestli je okruh pod napětím, ale je to první signál, že v něm ještě něco probíhalo.

3. Bezpečné odpojení: princip, ne návod

Přesný postup odpojení HV okruhu — pořadí kroků, umístění servisního konektoru, hodnoty, na které se má počkat — je v servisním manuálu výrobce a v diagnostice PIWIS. Tenhle text ho neopisuje: manuál je zdroj, na který se odkazuje, ne materiál k přepsání, a navíc se opravou výrobce mění rychleji, než by se dala hlídat jakákoli kopie v článku.

Princip, který platí bez ohledu na konkrétní model, popisuje DGUV Information 209-093: dokument stanovuje kvalifikační stupně pro práci na vozidlech s vysokonapěťovými systémy — role Fachkundige Person Hochvolt a Fachkundig unterwiesene Person — a minimální požadavky na to, jak se taková práce organizuje bezpečně podle posouzení rizik . Bez odpovídající kvalifikace se na HV okruh nesahá, ani na zkoušku — a to platí i pro postup, který zní jednoduše (“jen odpojím konektor”).

Invertory zůstávají součástí HV okruhu i po vypnutí vozu, protože právě ony mění proud z baterie pro motory — okruh se musí sám vybít, ne “vypnout tlačítkem”. Kdy se to stalo, se neodhaduje podle hodin na hodinkách: ověřuje se měřením, popsaným v další kapitole.

4. Měřicí body a veličiny

5. Co se nesmí

Tenhle text není návod, po kterém by na HV okruh sáhl někdo bez kvalifikace — a přesně tam, kde by obecná AI odpověď sklouzla k “obecnému postupu”, tenhle text raději zastaví a řekne, kde končí:

• Žádný krok za krokem z manuálu výrobce ani obrazovka z diagnostiky PIWIS se sem neopisuje — obojí je materiál chráněný právem výrobce a navíc zastarává rychleji, než se dá v článku hlídat.
• Žádná konkrétní naměřená hodnota (izolační odpor, prahové napětí, vybíjecí čas) se tu neuvádí jako obecně platná — liší se podle modelu, roku výroby a stavu vozu, a jediný platný zdroj je dokumentace výrobce pro KONKRÉTNÍ vůz, na kterém se pracuje.
• Bez kvalifikace podle DGUV Information 209-093 se na HV okruh nesahá vůbec — ani na “rychlou kontrolu”, ani se zkušeností ze spalovacích motorů, která na vysoké napětí nepřipravuje.

6. Co se stane při chybě

Chyba na HV okruhu se nepozná podle jiskry nebo kouře jako u nízkonapěťové palubní elektriky — 800 V dokáže zabít bez viditelného varování, tichým obloukem nebo zásahem proudem, který se necítí, dokud už je pozdě. Přesně proto existuje kvalifikační stupeň, ne jen doporučení: DGUV Information 209-093 váže práci na HV systému na prokázanou kvalifikaci, ne na zkušenost obecně . Kdo hranici obejde, riskuje vlastní zdraví — a u vozu, jehož kryt baterie nese zatížení karoserie , i konstrukční poškození, které se navenek neprojeví hned.

7. Tři fakta na párty

1. HV baterie Taycanu první generace pracuje na systémovém napětí 800 V — dvojnásobku běžných 400 V u elektromobilů — a totéž napětí drží i invertory a motory po celé délce okruhu .
2. Kryt baterie není jen ochranný obal: je to nosná součást karoserie s hliníkovým rámem, takže zásah do něj je zásah do struktury vozu .
3. Kdo chce v Německu (a fakticky napříč obory, které se jeho normou řídí) legálně pracovat na HV systému vozidla, potřebuje kvalifikaci podle DGUV Information 209-093 — dokument definuje přesně to, kdo smí na okruh sáhnout a kdo ne .

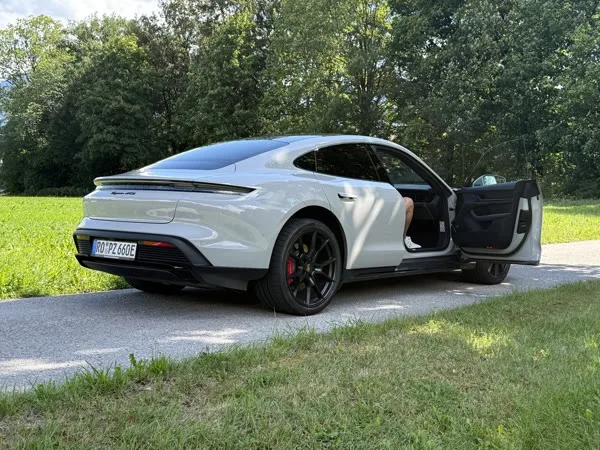

Galerie na konci článku je z Karlových vlastních fotek vozu, ne ze studiových press snímků — technik má vidět skutečné auto, ne marketingovou kulisu.

Návaznost: proč Porsche vsadilo na 800 V B1.
